ガーミン　Panoptix LiveScope XR　システムトランサム/エレキマウント　#010-02719-00

※当店はGARMIN正規取扱店です。万一の場合の保証がございますのでご安心してお買い求めくださいませ。

商品は販売店出荷日より２年間の無償修理保証が付帯します。（物理的破損を除く）

FORCEは販売店出荷日より3年間の無償修理保証が付帯します。（物理的破損を除く）

商品は振動子の故障も保証対象となります。

LIVESCOPEは振動子　及び ブラックボックスGLS10の故障も保証対象となります。

商品の保証体制はG-FISHINGが保証料を負担して米国の保証体制よりも長くなっています。

正規取扱店以外での購入の場合は日本国内での修理は難しい場合もございます。ご注意下さいませ。

ロッドマンオーナーはガーミンを4台設置したバスボート（レンジャー）で、遠賀川にてガイドサービスを行っている他、国内多くのトーナメントに出場しております。是非、実際に釣行でガーミンを数多く使用しているロッドマンでご相談いただけませんか？

福岡県以外でも出張お取り付け致します。まずはお気軽にお問い合わせ下さいませ。

メール　rodman2001@gmail.com
電話　093-982-1586　12時～18時

最高の性能　liVE SCOPE XR

GARMINはスキャニングソナーを再開発しましたPanoptix™　LiveScope XR

対応機種

GPSMAP 8400 series MFD,
GPSMAP 722/922/1222Plus,
GPSMAP 723/923/1223,
ECHOMAP Ultra combo,
ECHOMAP UHD 7” /9”
AQUAMAP 1022/1222
GPSMAP 1022/1222

最新のLiveScopeXR Systemの特徴
LVS32と比べて2.5倍の探査距離の向上、ノイズの低減、画像の鮮明化、ターゲット分離の向上を実現します。
現在のLiveScopeシステムブラックボックス（GLS™10ソナーモジュール）を新しいトランスデューサーだけでアップグレードします。
鮮やかなカラーパレットを使用して、画像のコントラストと鮮明度を最大限に高めます。

淡水で最大150ｍ、塩水で最大105ｍの範囲で深海を探索可能。

船体の周りを回っている魚を見つけられます。

現在のLiveScopeシステムブラックボックス（GLS™10ソナーモジュール）を新しいトランスデューサーだけでアップグレードします。

鮮やかなカラーパレットを使用して、画像のコントラストと鮮明度を最大限に高めます。

ロングビュー

リバースレンジオフセット機能によって、自分の真下は圧縮表示してより多くの画面を前方表示使用します、淡水で最大500フィート（150ｍ）、塩水で最大350フィート（105m)の魚とストラクチャーや地形を表示します。

クローズビュー

探査範囲の圧縮機能を使用すると、遠くのターゲットを監視しながら、ボートの近くをはっきりと見ることができます。

リアルタイム動画

リアルタイムソナーは、ライブ動画によって正確な水中の状態を表示します。

AHRSによる画像の安定化

GARMINが特許を持つAHRSシステムは9軸電子ジャイロコンパスによって荒れた水面でも常に安定した動画を保証するとともにジャイロコンパス内臓ではない　他社の機器を大きく上回る探査距離を実現しています。（全てのLIVE　SCOPEは水面の荒れた状況でもソナー画像を安定させます。）

鮮やかなカラーパレット

アクア、カリブ海、溶岩などの7つの鮮やかな色のオプションから選択して、魚と構造を最大限のコントラストと鮮明さで確認できます。

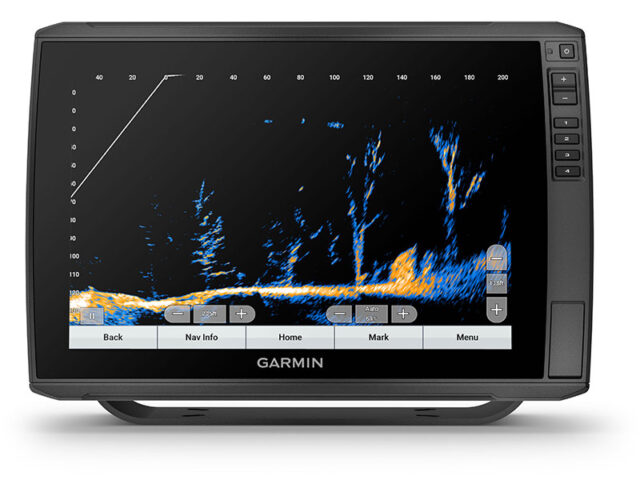

フォワードモード

ボートの前方を偵察して、リアルタイムで何が起こっているかを確認します。

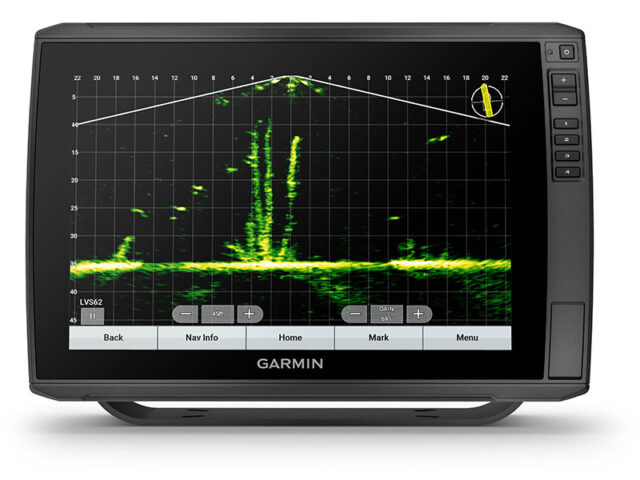

ダウンモード

ボートの真下でリアルタイムで何が起こっているかを確認します。

パースペクティブモード

まるで空中から見下ろしたような視点からの眺めでリアルタイムで何が起こっているかを確認します。

仕様
寸法	GLS 10ソナーブラックボックス：9.7 “x 5.9” x 2.6 “（24.5 x 14.9 x 6.5 cm）; LVS62トランスデューサー：8.20” x 3.98” x 2.76”（20.8 x 10.1 x 7.0 cm）
重さ	GLS 10ソナーブラックボックス：4.3 lbs（2.0 kg） ケーブル付きLVS62トランスデューサー：3.92 lbs（1.78 kg） ケーブルなしLVS62トランスデューサー：2.66 lbs（1.21 kg）
防水	IPX7
トランスデューサのビーム幅	20°x135°
トランスデューサケーブルの長さ	20フィート
トランスデューサーのピン数	21
温度範囲	GLS 10ブラックボックス：動作時：-15 C〜70 C LVS62トランスデューサー：動作時：0 C〜40 C

ソナーの機能と仕様
周波数	265〜550 kHz
最大深度	淡水：下方および前方：500’（152.0 m） 塩水：下方および前方：350’（106.0 m）
ソナータイプ	ライブ
ターゲット分離@100 ‘	22インチ
パースペクティブモードマウントが含まれています

接続
ガーミンマリンネットワークポート	1（小さなコネクタ）

電気的特徴
電源入力	10-32 V
電力使用量	標準21W、最大58 W
送信電力	500 W
ヒューズ	7.5 A
コンパス-安全距離	7インチ（0.18 m）

同梱品

• LiveScopeGLS10ソナーブラックボックス
• LiveScopeXRLVS62トランスデューサー
• パースペクティブマウント（LiveScope XR LVS62トランスデューサーのみ）
• トローリングモーターバレルマウント
• シャフトマウント
• 電力ケーブル
• 2メートルのGarminMarineNetworkケーブル（小さなコネクタ）
• ネットワークアダプタケーブル
• ドキュメンテーション
