ガーミン　GPSMAP1022xsv　#010-01740-02

※当店はGARMIN正規取扱店です。万一の場合の保証がございますのでご安心してお買い求めくださいませ。

商品は販売店出荷日より２年間の無償修理保証が付帯します。（物理的破損を除く）

FORCEは販売店出荷日より3年間の無償修理保証が付帯します。（物理的破損を除く）

商品は振動子の故障も保証対象となります。

LIVESCOPEは振動子　及び ブラックボックスGLS10の故障も保証対象となります。

商品の保証体制はG-FISHINGが保証料を負担して米国の保証体制よりも長くなっています。

正規取扱店以外での購入の場合は日本国内での修理は難しい場合もございます。ご注意下さいませ。

ロッドマンオーナーはガーミンを4台設置したバスボート（レンジャー）で、遠賀川にてガイドサービスを行っている他、国内多くのトーナメントに出場しております。是非、実際に釣行でガーミンを数多く使用しているロッドマンでご相談いただけませんか？

福岡県以外でも出張お取り付け致します。まずはお気軽にお問い合わせ下さいませ。

メール　rodman2001@gmail.com
電話　093-982-1586　12時～18時

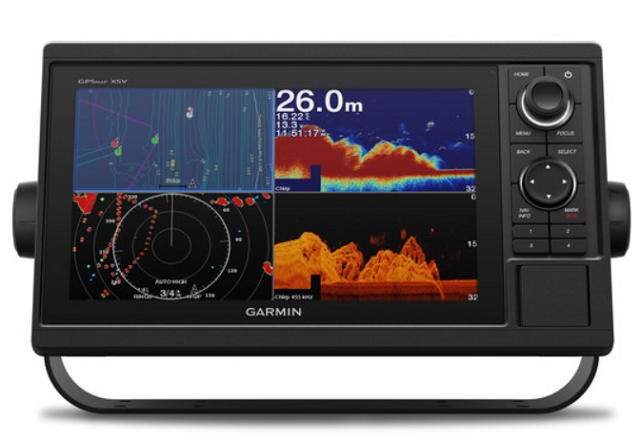

GPSMAP1022は、揺れた海上でも高速確実に操作できるノブキー操作+任意設定キー
1024X600ドット高密度10インチワイドディスプレイ。
2CPU+2GPUで4画面同時処理高速拡大縮小可能ができます。

システムの核として機能します。

強力なトータルステーション機能

この機器はネットワークを統合するトータルステーション機能です。

ネットワークデーター共有
ネットワークに繋がったすべてのマルチファンクションディスプレイでウェイポイント、ルートやトラックおよびユーザデータと地図データやQUICKDRAW　CONTUREマップを共有することができます。 1つのGPSMAPに入力されたユーザーデータは、自動的にネットワーク内の他のGPSMAP/AQUAMAPと同期することができます。

ネットワークソナー共有
複数台のGPSMAP/AQUAMAPで接続された振動子を共有/機能共有使用することが出来ます。GPSMAPからAQUAMAPにアクセスしてAQUAMAPに接続済みの振動子のソナーデータをを表示操作可能です。GPSMAPxsvの内蔵魚探回路とAQUAMAPの魚探回路を同時使用することも可能です。コンソールに設置したGPSMAP74xxシリーズが持つ2CHのCHIRP魚探回路をFBのGPSMAP/AQUAMAPから使用することもできます。また釣りをする位置に増設したAQUAMAPのソナー情報をFBやコンソールで見たり操作できます。

ネットワークPANOPTIX
PANOPTIX3Dソナーをイーサネットで共有　ネットワーク上のすべてのディスプレイで操作設定可能です
ネットワークバードレーダー
ネットワークでバードレーダーを使用可能です。　鳥山を探して、カジキやマグロのいるナブラ見つけることが出来ます。
複数ディスプレイで違う設定　レンジで表示できます。1画面は通常モード1画面は短距離バードモードと言う使い方ができます。
NEWPECやQUICKDRAW　CONTOURSの画面にレーダーエコーを重ねて表示することも可能です。1画面で距離レンジを変えたデュアルレンジ+地図オーバーレイ表示も可能です。

ネットワークコントロール
GRIDロータリーノブでジョイスティックやキーパッド制御をネットワークで操作可能です

NMEA2000接続
デジタル・スイッチング　自動操縦装置、オーディオの選曲、照明やアンカーローラーのリレー、トリムタブ操作などNMEA2000で定義されている機能を全て使えます。エンジン情報、各種機器のコントロールが可能です。他社NMEA2000アンテナからGPS/ヘディング信号を受けたり、各種データの共有　表示が可能です。 ※データ共有/表示は接続機器のメーカー/モデルによってできることが変わります。

NMEA0183機器共有
GPSMAP/AQUAMAPにNMEA0183入力接続された機器　AIS　ヘディングセンサー　外部GPサンテナなどの情報はイーサネット上で共有されて他のGPSMAP/AQUAMAPから利用可能です。イーサネットケーブル一本で各種データを共有できるのでフライングブリッヂへの施工を簡素化します

Wi-Fi接続でスマホ、タブレットなどに画面を共有/操作が可能です。アプリをスマホ・タブレットにインストールし、表示/操作を行います。

内蔵+ANT機能
quatixが持つ3400箇所の潮汐表　高度計、気圧計、3軸コンパス　温度センサーデータをGPSMAP側で表示させたり
NAUTIXに各種データーを表示させたりできます。

映像入力
暗視カメラ　監視カメラを同軸アナログ信号入力できます
強力なネットワーク機能と拡張性（XSV魚探モデルと共通端子）

イーサネットワーク　2ポート
NMEA2000
NMEA0183　2IN　2OUT
内蔵WI-FI
内蔵+ANT通信
映像入力1
映像デジタル出力　無し


XSV（魚探回路内蔵モデル）

魚探回路を持つモデルはGPSMAP1222XSV/1022XSVです

魚探回路の特徴

CHIRP発振回路
全機種CHIRPクリアビューCHIRPサイドビューCHIRP通常魚探回路を搭載しています
一匹一匹を映し出す分解能やボトムからの分離能力は従来の魚探とは一線を画する解像度です。
CHIRP振動子　GT8/15/22/23/51を接続した場合周波数を発信可能周波数の中で1khごとに設定できます
魚種判断や周りの船との干渉を避けることが可能です。

超ハイパワーCHIRP発振回路

AQUAMAPを超える、2CHフルCHIRP（チャープ）回路を搭載していて
12PIN　B265LH　TM265LHという1KW　2バンドCHIRP発振周波数　振動子がドライブできます。
1KW　LO-CHIRPを使えば水深1000mでの海底地形図作成も可能です。
1KW　HI-CHIRPを使えば水深400mでのHI-CHIRPピンスポット6-10度ビームでポイント特定も可能です。

ネットワークソナー使用可能
現在民生品最強の発振回路3KWデュアルチャンネルCHIRP回路 GSD26が使用できます。
3000mを超える深海まで探査できます。

CHIRPサイドビュー発振回路内蔵
ハイパワーオールインワンCHIRPサイドビュー振動子が使用来ます
CHIRPサイドビューは400m幅　水深200mの探査が可能です。
クリアビュー200Ｍの探査が可能です
Panoptixが接続可能
イーサネットワーク経由で３Dソナーが使用できます。
前方下方を動画で捉えて立体的に水中を視覚化します。

自動等深線作図機能
Quickdraw Contoursは、走ったところがどんどん海底地形図化されていく、まさに釣り人が欲しかった機能です。

GPXウェイポイントの転送

他メーカーのGPS製品やGarminのハンディーデバイスに保存しているウェイポイント、航跡またはルートを、業界標準のGPX ソフトウェアフォーマット経由で、データを新しいGarminチャートプロッタと交互に転送することが簡単にできます。

地図

別売り地図は「ガーミンジャパン株式会社」にて日本全土NEWPEC+1m 間隔 海底地形ファイルが用意されています。購入した日からポイントがわかる1m等深線図+漁礁入りです。日本仕様Garmin Mrine GPSは　日本語フォント　地図著作権認証機能で購入されたNEWPEC地図を日本語表示　無期限で使用できます。こちらはガーミンジャパン株式会社より直接ご購入ください

本体スペック

• 本体:横317×縦185×厚さ65.3mm
•  1024×600ドット WXGAディスプレイ

詳細スペック

• 出力:通常魚探/1kW CHIRP/1kW
• 電圧範囲:10-32VDC
• 防水:IPX7
• WiFi内蔵
• 振動子ポート:１
• ネットワークポート:２
• NMEA0183入出力ポート:1
• SDカードスロット:２
• ビデオ入力：1 コンポジット端子/ビデオ出力：無し
• 本体発射可能周波数:発信は使用する振動子によって変わります。
  CHIRP クリアビュー(200m)＆サイドビュー（幅400M） 800/455/260khz
  CHIRP シングル＆デュアル 40-250khz
  HD-ID 通常魚探 50/77/83/200khz(700m)
• DGPS+進行方位ヘディング計算/位置更新 毎秒10回 精度2.4m 内蔵アンテナ
  ※外部アンテナ[別売]が接続可。
• ※GARMIN用 次世代10HZヘディングセンサー　NMEA0183接続　QuadSAT[別売]か　NMEA2000​接続　スティディーキャストを接続すると、静止状態で船首方位を検出する磁気静止ヘディングも可能です。

同梱品

• 保護カバー
• ベイルマウント+ノブ（据え置き型）
• フラッシュマウントキット（埋め込み型）
• 電源/データケーブル
• NMEA2000　バックボーン/ドロップケーブル
• NMEA2000 Tコネクター
• 日本語マニュアル・無償ダウンロード

※本体のみの販売です。使用するには、対応する振動子をご購入下さい。
